Mess-, Steuer- und Regelungstechnik

Zunächst wollen wir die Begriffe deffinieren. in der MSR-Technik stecken eigentlich 3 Begriffe, die wir unterscheiden.

Die Mess-Technik beschreibt, dass wir Physikalisch Zustände erfassen und erkennbar machen. Mehr eigentlich nicht. Aber das ist eine entschidende Voraussetzung um Einfluss auf die Physikalisch Größe zu haben. In  der Haustechnik sind die häufigsten Messgrößen, die Temperatur (in °C oder °K), Die Feuchte (in % oder g/kg Luft), der Druck (in Bar, Pascal oder Atmosphärendruck) und die Enthalpie, Energieinhalt (in kJ/kg Luft).

Die Steuerungs-Technik sagt eigentlich schon aus, dass etwas (An-)gesteuert wird. Es wird also ein Einfluss auf etwas genommen, mit der Absicht eine bestimte Wirkung zu erzielen. Mehr eigentlich nicht. Es wird also nicht überprüft, ob die Wirkung einsetzt und schon gar nicht in welcher Weise diese erfolgt. Im Prinzip ist die Steuerung ein "Blindflug". Hier werden allenfalls Erfahrungswerte oder theoretische Berechnungen der Wirkung angesetzt, aber nicht das was tatsächlich passiert.

Die Regelungs-Technik geht hier einen entscheidenden Schritt weiter. Hier wird der tatsächliche Wert erfasst, ausgewertet und die Maßnahme ergriffen, die dann dem Problem entgegenwirkt. Dieser Vorgang wird eigentlich kontinuierlich gemacht, solange die Regelung aktiv ist. Die Regelung ist also ein Eingriff in einen Zuzstand der auf die Änderung des Zustandes reagiert. Eine Regelung kann daher auf eine Veränderung reagieren, gleichgültig welcher Ursache vorliegt. Der entschidende Faktor ist hierbei der Sollwert. Es ist der Wert, der erreicht werden soll. Daher muß die Regelung immer einen Vergleich zwischen Sollwert und Istwert machen und je nach Physikalischer Funktion eingreifen. Da diese Funktion andauernd erfolgt und immer eine Rückwirkung auf die zu regelnde Eigenschaft erfolgt ist das ein andauernder Kreislauf. Man spricht daher auch von einem Regelkreis.

In einem Video-Clip wird hier die Funktion anschaulich und ohne technischen oder mathematischen Ballast erklärt.
ich möchte ausdrücklich darauf hinwiesen, dass dieser Clip nicht von mir stammt, sondern aus anderen Quellen. Er verdeutlicht die Funktion aber sehr anschaulich an einigen Beispielen, nicht nur in der Haustechnik, sondern ganz allgemein.
Hier der Link -->   www.youtube.com/watch?v=FDIchWfZL28



Der Regler

ReglerDer Regler besteht aus einer Funktion, die durch mehrere Parameter beschrieben wird. Die wichtigsten sind:
Istwert X, das ist der Wert, den wir mit der Regelung eigentlich beeinflussen wollen, also das Ziel, oder auch Regelgröße genannt. Dieser Wert physikalische Wert wird dem Regler als Istwert zugeführt.
Sollwert W, das ist der Wert, auf den der Istwert hingeführt werden soll, auch Führungsgröße genannt.
Aus der Differenz zwischen Sollwert und Istwert berechnet der Vergleicher (ein Teil des Reglers) intern die Reglerabweichung. Das ist der Wert, um den der Istwert vom Sollwert abweicht. Aus der Reglerabweichung bildet dann der Regler, auf Grund seiner Eigenschaft, die Regelgröße. Dies ist die eigentliche Regelberechnung.
Stellgröße Y, ist derjenige Wert den der Regler aus seiner Regelgröße als physikalischen Wert ausgiebt.
Hilfsgrößen H, Sind eigenlich nur Hilfsmittel, um die Regeler-Berechnung zu beeinflussen. Diese können unterschiedlicher Natur sein. Z.B. eine Zeitsteuerung (Schaltuhr) die den Regler ein- und auschaltet, oder den Sollwert verändert. Es können auch andere Eigenschaften (Parameter) des Regler beeinflußt werden, die in die Reglerberechnung eingehen.

Betrachten wir zunächst mal die verschidenen Regler-Typen.

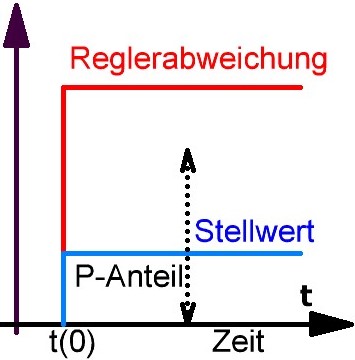

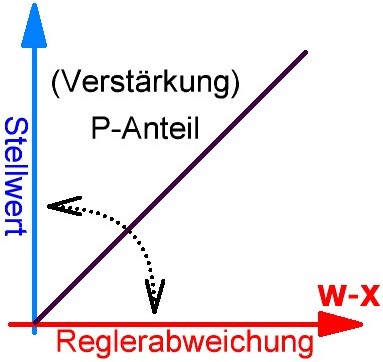

Regelfunktion P-ReglerSprungantwort P-ReglerDer P-Regler, ist der einfachte Regler-Typ, auch Proportional-Regler genannt. Dieser Reglertyp berechnet die Regelgröße (und damit den Stellausgang) als einfachen Faktor, also die Multiplikation von Reglerabweichung mal Verstärkungsfaktor. Dies stell hier die Regelberechnung dar.
Y = (W-X) * P-Anteil
In der Sprungantwort zum Zeitpunkt t(0) kann man erkennen, dass der Stellwert direkt proportonal der Reglerabweichung ist. Eine kleine Reglerabweichung (der Differenz zwischen gewünschtem Sollwert und tatsächlichem Istwert) ergibt einen deffinierten Stellwert. Bei konstanter Reglerabweichung, bleibt der Stellwert ebenfals konstant. Man kann den Stellwert auch als lineare Komponente zur Reglerabweichung darstellen. Die Steilheit dieser Geraden, der P-Anteil (Verstärkung) bleibt konstant.

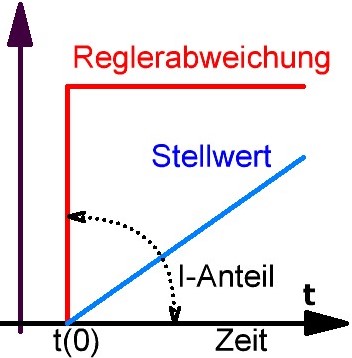

Sprungantwort I-ReglerDer I-Regler. ist ein ganz anderer Regler-Typ, auch Integal-Regler genannt.
Der Soll- Istwert Vergleich findet auch hier genau gleich statt, aber die Reglerfunktion ist nicht eine einfache Multiplikation, sondern bildet einen Faktor, um den die Regelgröße pro Zeiteinheit ansteigt. Der Stellwert beginnt bei Null und steigt kontinuierlich an, solange die Reglerabweichung konstant bleibt. Der Wert würde theoretisch ins Unendliche gehen, wenn die Reglerabweichung nicht zu Null wird oder ins Negative geht. Bei einer negativen Regelabweichung (also wenn der Sollwert kleiner als der Istert ist) geht der Regelberechnung dann wieder zurück, das heist der Stellwert wird wieder mit der Zeit kleiner.
Y = (W-X) * t * I-Anteil
Der Faktor für die Steilheit dieser Kurve hängt immer von der Regeldifferenz ab. Wir haben hier also eine Aufsummierung von Teilabschnitten einer Zeitfunktion. Dies nennt man auch Integral. Daher auch der Name Integral-Regler, oder kurz auch I-Regler genannt. Wenn die Reglerabweichung wieder zu Null wird, summiert das Integral keine Werte mehr auf, die Regelgröße (Stellwert) bleibt unverändert (konstant).

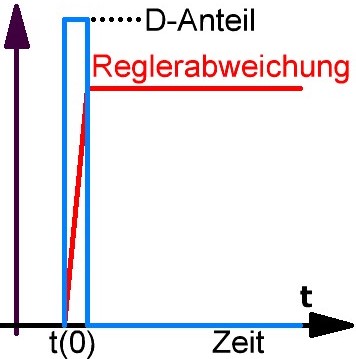

Sprungantwort D-ReglerDer D-Regler, stellt die 3. Variante eines Reglers dar. Wie bei allen Reglern bildet auch hier die Reglerabweichung die Basis für die Regelfunktion. Nur ist hier nicht der eigentliche Wert der Reglerabweichung entschidend, sondern, wie sich die Reglerabweichung über die Zeit verhält. Also wie schnell sich die Reglerabweichung ändert. Bei einer schnellen Änderung der Reglerabweichung ist die Reglergröße höher als bei einer langsameren Reglerabweichung und zwar in sowohl positiv, als auch negativ.
Y = (W-X) * t * D-Anteil
Die Höhe der Regelerabweichung selbst spielt also beim D-Regler überhaupt keine Rolle, sondern nur deren Änderung, (Differenz pro Zeieinheit) also das Differenzial aus der Reglerabweichung. Nach einer Änderung, oder wenn die Reglerabweichung konstant bleibt, ist der Ausgangswert (Stellwert) = Null.
D-Regler haben daher die Eigenschaft nur auf Änderungen der Reglerabweichung zu reagieren und je nach D-Faktor auch sehr stark. D-Regler eignen sich daher sehr gut um schnell zu reagieren, bergen aber die Gefahr dass auch überreagiert wird. D-Regler werden daher praktisch nie alleine, sondern nur in Kombination mit anderen (P-, oder I-) Reglern eingesetzt.

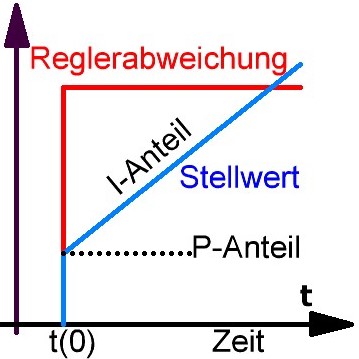

Sprungantwort PI-ReglerDer PI-Regler, ist eine Kombination aus P-Regler und I-Regler. Er berücksichtigt beide Funktionen. Beide Grundfunktionen haben auch hier die Reglerabweichung als maßgebliches Element für die Berechnung der Regelgröße. Man kann auch beide Funktionen getrennt betrachten und die beiden Regelgrößen dann addieren. Wichtig dabei ist aber, dass bei beiden Funktionen die selbe Reglerabweichung als Basis dient und nicht das Ergebnis der einen Funktion als Basis für die zweite Funktion.
Y = ((W-X) * P-Anteil) + ((W-X) * t * I-Anteil)
Solche Regler eignen sich vor allem für Regelungen, die den Sollwert möglicht genau erreichen sollen, da der Reglerausgang aufgrund einer auch noch so kleinen Reglerabweichung ständig nachregelt, bis die Reglerabweichung tatsächlich Null wird. Mit Hilfe fes P-Anteiles kann kann auch eine große Reglerabweichung schnell auf die Stellgröße einwirken. Das Wichtigste bei einem PI-Regler ist, dass die beiden Werte (P-Anteil ud I-Anteil) gut die Eigenschaft der Regelstrecke abgestimmt sind. Zu hohe Werte können hier auch eine Überreaktion erzeugen.

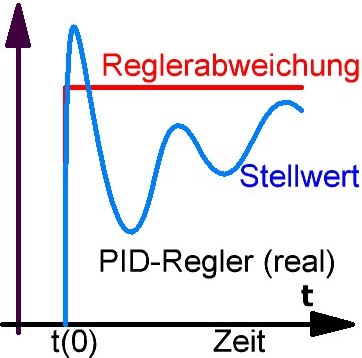

Sprungantwort PID-ReglerPID-Regler realDer PID-Regler, ist die Kombination aus allen 3 Regler-Typen. Mit diesem Regler-Typ können wir auf alle Funktionen (Eigenschaften) einer Regelstrecke reagieren. Natürlich ist auch hier für alle 3 Einzelfunktionen die aktuelle Reglerabweichung die Basis für die Regelgröße. Da beim PI-Regler schon eine relativ genaue Regelgröße erreicht werden kann, und zumindest nach einiger Zeit die Regelabeichung zu Null wird, kann mit dem zusätzlichen D-Anteil auch noch auf schnelle Ereignisse jeglicher Art, egal ob Sollwertänderung, oder einer Störgröße, die auf die Regelstrecke einwirkt, reagiert werden. Auch hier ist die Regelgröße (Stellgröße) die Summe der einzelnen unabhängigen Regleranteile.
Y = ((W-X) * P-Anteil) + ((W-X) * t * I-Anteil) + ((W-X) * t * D-Anteil)
Mit dem PID-Regler kann man auf alle Einflüße die auf eine Regelstrecke einwirken entsprechnd reagieren. Natürlich ist auf eine genaue Abwägung der einzelnen (P-, I- und D-) Anteile zu achten. In der Praxis reagieren Regler natürlich nicht ganz so eckig wie in den Strungantwort-diagrammen dargestellt, sondern ertwas abgerundet, wie rechts ersichtlich. Aber die eigentlichen Grundfunktionen sind trotzdem deutlich erkennbar. Manchmal ist eine geringe Überreaktion (Überschwingen) ganz sinnvoll, um ein genaues Regelargebnis (Sollwertabweichung = Null) gut und schnell zu erreichen.

Regelstrecke

Wenn wir einen physikalischen Wert regeln wollen, so müßen wir wissen, wo sich dieser befindet und wie wir ihn beeinflußen können. Wenn wir bei unserem Beispiel, einer Raumtemperaturregelung bleiben, dann ist das Ziel die Raumtemperatur auf einen gewünschten Wert zu bringen und dort zu halten. Die Raumtemperatur befindet sich ja im Raum, genauer gesagt, ist es die Temperatur der Luft in diesem Raum. Um diese zu beeinflussen müssen wir die Luft entweder erhitzen oder kühlen. Wenn wir nun Einschränkungen oder Rahmenbedingungen festlegen, so müssen wir enige Eigenschaften ignorieren. In unserem Beispiel einer Raumheizung legen wir also folgendes fest:

1. Wir wollen mehr oder weniger nur heizen, nicht kühlen.
2. Wir berücksichtigen die Feuchtigkeit im Raum nicht.
3. Wir gehen davon aus, dass die Aussentemperatur niedriger ist als die gewünschte Raumtemperatur, also Heizbetrieb.
4. Wir betrachten den Raum als geschlossen (getrennt von anderen Räumen).
5. Wir haben genügend Heizmedium (warmes Wasser in unserem Heizungsnetz), sowohl in der Menge, als auch im Temperaturniveau (deutlich höher als unser Sollwert) verfügbar.
6. Wir haben ein Hilfsmittel, mit dem wir die Wärmeenergie in den Raum übertragen können (Wärmetauscher = Heizkörper)
7. Wir haben keine nennenswerten Elemente im Raum, die über die Raumluft zusätzlich mit beeinflusst werden müssen (Wärmespeicher in Form von größen Massen)

Es sind also viele Voraussetzungen, die wir zur Bestimmung einer Regelstrecke voraussetzen müssen, um überhaupt die Funktion vernünfig betrachten zu können. Wir nennen die Voraussetzungen, die Rahmenbedingungen. Nur unter definierten Rahmenbedingungen können wir eine Reglstrecke überhaupt betrachten, beurteilen oder berechnen.

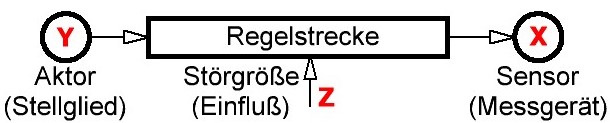

Die RegelstreckeJetzt müssen wir noch eine Möglichkeit schaffen, um dem Wert, den wir beeinflussen wollen (Temperatur) zu erfassen (messen). Dies erfolgt mit einem Sensor, hier ein Temperaturfühler.
Natürlich brauchen wir auch die Möglichkeit die Wärmemenge, die wir dem Raum zuführen gezielt zu beeinflussen. Dies erfolgt mit einem Stellglied, hier ein Ventil, das mehr oder weniger Wasser in den Heizkörper durchlässt.
Sowohl der Sensor (Temperaturfühler), als auch das Stellglied (Ventil) sind eigentlich keine Elemente der Regelstrecke, sondern nur Hilfsmittel zur Umsetzung der physikalischen Größen.
Zur Regelstrecke selbst gehören hier, die Luftmenge im Raum und der Heizkörper.

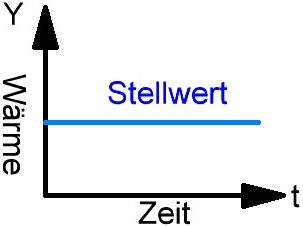

Regelstrecke (vereinfacht)Wenn wir jetzt die Eigenschaft unserer Regelstrecke definieren wollen, so müssen wir ihre Elemte und deren Eigenschaften bezogen auf das Medium und den Messwert kennen. Wenn wir der Einfachheit halber mal annehmen, dass der Heizkörper sofort die Wärme in den Raum überträgt, würde die Luft im Raum kontinuierlich erwärmt werden, solange Wärmeenergie eingebracht wird (Stellwert Y = unverändert). Die Sprungantwort der Regelstrecke verhält sich also wie ein I-Regler, bezogen auf Eingangswert Y und Ausgangswert X, zumindest so lange, bis wir an eine physikalische Grenze stoßen, also so lange wir innerhalb der Regelparameter bleiben.
Es ist hier zu erkennen, dass der Istwert ständig ansteigt, solange wir Wärmeenergie in den Raum einbringen. Genau diesem Effekt, wollen wir ja mit dem Regler entgegen wirken.

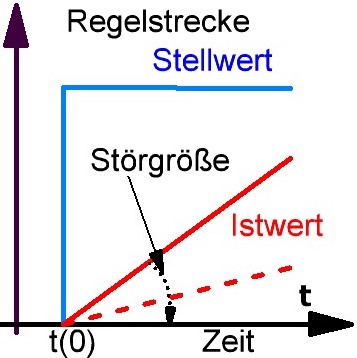

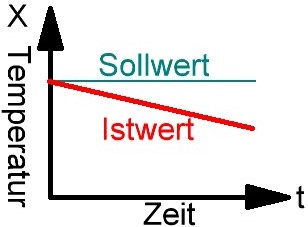

Einwirkung Störgröße auf IstwertWir dürfen bei der Regelstrecke aber einen wichtigen Faktor nicht unterschätzen, die Störgröße. Das sind alle Einflüße, die auf die Regelstrecke (hier auf den Raum) einwirken und den theoretischen Verlauf des Istwertes (die Raumtemperatur) beeinflussen. Es können mehrere Störgrößen in unterschiedlicher Weise auf die Regelstrecke wirken. Der Effekt des Wärmeverlustes nach aussen, ist am markantesten, denn wenn es draussen kühler ist, als im Raum, wird über Wände, Undichtigkeiten usw. immer etwas Wärme abfliessen. Das bedeutet dass der Istwert etwas langsamer ansteigt, je nach Wärmemenge, die nach aussen dringt. Im Extrem-Fall könnte sogar der Wärmeverlust größer sein, als das Stellglied (Ventil) Wärmeenergie einbringen kann. In diesem Fall würden wir ausserhalb der Regelparameter liegen, denn wir könnten den Istwert (Temperatur) gar nicht halten. In diesem Fall würde die Rahmenbedingung "5" nicht mehr zutreffen.
Es gibt natürlich auch Störgrößen, die genau das Gegenteil bewirken, z.B. Fremdwärme in der Regelstrecke, z.B. durch elektrische Geräte. Und dann gibt es noch Störgrößen die nur kurzzeitig, aber dennoch stark einwirken, z.B. geöffnete Fenster.
Je mehr Störgrößen auf eine Regelstrecke (hier der Raum) einwirken, desto wichtiger und anspruchsvoller ist eine Regelung mit Hilfe eines Reglers.

Sensoren

Wie schon erwähnt bilden die Sensoren ein wichtiges Glied in der Regeltechnik. Sie dienen dazu den Istwert, also den Wert, den wir letztendlich auch beeinflussen wollen überhaupt zu erfassen. Denn ohne dessen Kentniss können wir gar nicht regeln, es wäre ein totaler "Blindflug", wir hätten maximal eine Steuerung.
Die Sensoren (Messgeräte) sollen den erfassten Wert aber auch so zur Verfügung stellen, dass ein Regler diesen erfassen kann. Natürlich ist es möglich einen Wert auch in unterschidlicher Form verfügbar zu machen, z.B als elektrisches, numerisches oder analoges Signal. Die gebräuchligsten Sensoren für Temperatur sind: temperaturabhänger Widerstand (Bild), Bimetall-Streifen, Microchips, die Impule ausgeben, oder Prozessoren, die direkt Datenpakete zur Verfügung stellen. Gleichgültig welcher Bauart der Sensor ist, er muss den Istwert ständig bereit stellen.

Wir unterscheiden bei Sensoren zwischwen analogen Werten und binären Werten.
Als analoger Wert betrachten wir, wenn ein Sensor (innerhalb seines Erfassungsbereiches, Messgrenzen) jeden Zwischenwert darstellen und weitergeben kann. Es können daher praktisch alle Werte mehr oder weniger genau erfasst werden. Die Genauigkeit ist lediglich von der Bauart und Präzision des Sensors abhängig. Natürlich gehen wir auch davon aus, dass der Istwert unmittelbar (ohne Verzögerung) erfasst wird.

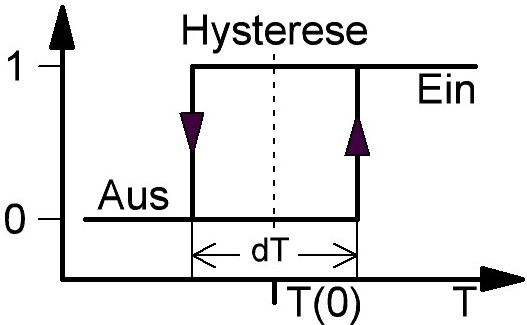

SchalthystereseSchaltkontaktAls binären Sensor bezeichnen wir Messeinrichtungen, die nur 2 Zustände (binär) kennen. Mit solchen Sensoren können wir nur erfassen, wenn ein bestimter physikalischer Wert über, oder unterschritten ist. Genaugenommen sind solche binären Sensoren schon ein eigener Regler, denn sie stellen eine Zustand dar, der die Über-oder Unterschreitung eines festen Wertes darstellt. Also bezogen auf einen Vergleichswert T(0) und genau das macht eigentlich einen Regler aus. Die Ausgabe des Wertes unterliegt dann aber noch einer Hysterese um diesen Vergleichswert. Ein Temperaturbereich (dT) um den Vergleichswert stell die Hysterese dar. Wenn der obere Wert von dt überschritten wird, so schaltet der Schaltzustand auf Ein und wenn der untere Wert von dT unterschritten wird, dann schaltet der Schaltzustand auf Aus. Innerhalb des Bereiches von dT bleibt der Wert unverändert. Ohne diese Hysterese würde der Schsltzustand bei T(0) bei nur geringen Schwankungen der Temperatur sofort umschalten.



Stellglieder

Die Stellglieder, also die Verbindung zwischen Regler-Ausgang und Regelstrecken-Eingang können ganz unterschiedlicher Natur sein. Das hängt ganz davon ab, wie wir die Relstrecke beeinflussen wollen bzw. können. Es gibt Stellglieder die kennen einen analogen Wert von 0% bis 100% und binäre Stellglieder die kennen nur Ein und Aus und es gibt Impuls- Stellglieder die kenn nur mehr, oder weniger.
Analoge Stellglieder können jeden Wert zwischen 0 und 100% annehmen, je nach Wert der Stellgröße Y eines Reglerausganges wird ein poropotionales Stellglied die physikalische Größe am Eingang der Reglerstrecke beeinflussen. Beim Beispile des Thermostatventiles ist die der Ausdehnungskörper im Reglelventil, der den Stift im Ventil des Heizkörpers mehr oder weniger betätigt und damit die Durchflußmenge des Mediums (warmes Wasser) beliebig weit öffnen oder schliessen kann.

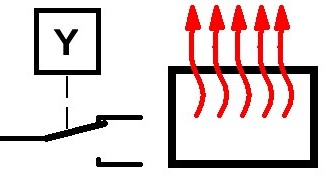

Binäre Stellglieder kennen nur den Zustand Ein und Aus. Der Regler muss daher die berechnete Stellgröße in Form eines binären Zustandes ausgeben. Binäre Stellglieder kennen daher nur 2 Zustände und keinerlei Zwischenwerte. Sie können daher die Regelstrecke nur in eine Richtung beeinflussen. Solche Stellglieder werden dort eingesetzt, wo wir wissen, dass auf Grund einer Störgröße der Stellwert mit Sicherheit wieder kleiner wird. Ein Beispile ist ein elektrischer Heizlüfter. Hier ist der Schaltkontakt des eingebauten Reglers das Stellglied und wir wissen, dass die Raumteperatur bei ausgeschaltetem Heizlüfter wieder abkühlt. Natürlich haben wir hier auch eine Hysterese (dT) um den eingestellten Sollwert.
Impuls Stellglieder, sind Stellglieder die eine gewisse Zeit ein Signal ausgeben, wobei die Dauer ders Signales von der Regelabweichung abhängt. Sie dienen dazu das eigentliche Stellelement mit einer festen Geschwindigkeit in eine andere Position zu bringen. Daher dürfen sie nur eine gewisse Zeit aktiv sein, um die gewünschte Verstellung zu erreichen und wir benötigen 2 getrennte Signale, einmal für die Funktion mehr (öffnen) und einmal für die Funktion weniger (schließen). Solche Stellglieder werden dort eingesetzt, wo wir einen mechanischen Gegenstand mit einem Motor bewegen, um das eigentliche Stellglied zu beeinflussen. Sehr oft kommen solche Impuls-Stellglieder bei Ventilen, Mischern oder Klappen vor, wo ein Stößel oder eine Mischklappe mehr oder weniger weit mehr auf- oder zu-gefahren wird.



Regelkreis

Als Regelung bezeichnet man die gezielte Beinflussung von physikalischen Zuständen. Eine Reglung besteht eigentlich aus folgenden Komponenten: Der Regelstrecke, dem Sensor, dem Aktor  und dem Regler.
Elemente des RegelkreisesDie Regelstrecke, ist die Komponente, die man eigentlich beeinflussen will, also das eigentlich Ziel einer Regelung. Man will ja eine bestimmte Komponente der Regelstrecke physikalisch beeinflussen, z.B. die Temperatur in einem Raum.
Der Sensor, ist das Element, das den Zustand der zu beeinflussenden Komponente erfasst. Der Sensor erfasst den aktuellen physikalischen Wert und stellt diesen dann dem Regler als Istwert zur Verfügung, z.B. Temperaturfühler.
Der Aktor, ist das Element, z.B. Ventil, das mit Hilfe des Stellwertes aus dem Regler die maßgebende Komponente der Regelstrecke beeinflusst, so dass sich daraus ein anderer Zustand (Istwert) ergibt.
Der Regler, ist das Element, das die physikalischen Zusammenhänge verknüpft und mit Hilfe des Stellwertes den Aktor gezielt ansteuert.
Das Ganze ist eigentlich ein Kreislauf in dem sich Regler und Regelstrecke ständig mit Hilfe des Sensors und des Aktors gegenseitig beeinflussen (aktualisieren). Man spricht daher auch von einem Regelkreis.
In einem Regelkreis gibt es aber auch noch andere Komponenten, die massgeblich sind. Zum einen der Sollwert. Er gibt den gewünschten Wert für den Istwert vor. Die Abweichung zwischen Sollwert und Istwert wird daher auch als Regelabweichung bezeichnet. Mit Hilfe der Regeler-Eigenschaft (Regler-Parameter) wird aus der Reglerabweichung der Stellwert berechnet, der dann über das Stellglied die Regelstrecke beeinflußt. Dann gibt es noch die Störgröße. Das ist ein Einfluss von aussen, auf die Regelstrecke. Die Störgröße verändert den aktuell zu regelnden Wert in der Regelstrecke. Sie sorgt dafür, dasss der Istwert vom Sollwert abweicht, was dann vom Regler wieder durch Gegenmaßnahmen ausgeglichen wird. Und letztlich gibt es noch die Hilfsgröße, die dierekt auf den Regler einwirkt und evtl. dessen Parameter verändert. Dies könnte z.B. eine Zeitsteuerung oder ein anderer Wert sein, wie die Änderung der Aussentemperatur.

Regelfunktion

Betrachten wir die Regelung mal genauer, so müssen wir zwischen Regler und Regelstrecke unterscheiden.
Die Regelstrecke, ist das eigentliche Element, das wir beeinflussen wollen. Bei einer Raumtemperatur-Regelung ist die Temperatur in dem Raum die Komponente, die wir Regeln (z.B. konstant halten) wollen. Die Regelstrecke beinhaltet daher alle Elemente, die die Regelgröße, hier die Temperatur beeinflussen. In diesem Fall, den Heizkörper und die Luft im Raum. Die Regelgröße ist hier die Temperatur im Raum.
Der Regler, ist das Element, mit dem wir einen Einfluß auf die Regelstrecke nehmen, da wir die Regelstrecke selbst ja nicht verändern können und als gegeben voraussetzen müßen.
Um mit dem Regler überhaupt einen Einfluss nehme zu können, benötigen wir Hilfsmittel. Zum Einen einen Sensor, also ein Mess-Element, das uns den aktuellen Zustand der Regelgröße, also hier die Temperatur im Raum, ermittelt und zur Verfügung stellt und zum Anderen ein Stellglied, mit dessen Hilfe wir Einfluß auf die Regelstrecke nehmen können. Hier also ein Ventil, womit wir die Wärmeenergie-Menge, die wir in den Raum einbringen verändern können.
Zunächst müßen wir die Eigenschaft der Regelstrecke kennen, um überhaupt Einfluß auf die Regelgröße nehmen zu können.
Um die Raumtemperatur zu erhöhen, können müßen wir Wärmeenegie dem Raum zuführen. Wenn wir warmes Wasser durch einen Heizkörper leiten, wird dieser erhitzt und gibt über seine Oberfläche die Wärme an den Raum ab. Wir haben aber 2 Möglichkeiten die Wärmemenge zu erhöhen. Entweder wir machen das Wasser das zugeführt wird wärmer, oder wir erhöhen die Menge des warmen Wassers. Die Temperaturerhöhung des Wassers kommt nur in eienem bestimten Bereich in Frage, da wir das Wasser nicht verdampfen wollen und den Heizkörper nicht so heiß werden lassen können, damit Verbrennungsgefahr besteht, andererseits benötigen wir eine bestimte Temperatur am Heizkörper, damit dieser überhaupt den Raum erwärmen kann. Es kommen daher nur Temperaturen zwischen 30°C und 80°C in Frage. Wir können aber auch die Durchflußmenge des Warmen Wassers erhöhen. Das können wir mit einem Ventil, das den Durchfluss und damit die Wassemenge pro Zeiteinheit verändern kann. Die Durchflußmenge ist also Äquivalent der Wärmemenge die wir in den Raum einbringen wollen.
Wenn wir jetzt eine idealen Raum (Regelstrecke) hätten, dann müßten wir nur so viel Energie einbringen, damit die gewünschte Temperatur im Raum erreichen und dann würde alles unverändert (konstant) bleiben, keine weitere Energiezufuhr mehr (Stellwert = Null). Trotz aller Gebäudeoptimierung werden wir aber immer einen Wärmeabfluß nach Aussen haben, also einen Einfluß, der den Idealfall stört. Wir nennen diese Größe daher auch Störgröße. Ein Raum (Regelstrecke) kann auch mehrere Störgrößen haben, z.B. die Wärmedurchlässigkeit der Wände, geöffnete Fenster oder Türen, Fremdwärme, durch elektrische Geräte, Luftabzug mit Nachströmung aus kälteren Zonen usw.
Wenn wir nun mit Hilfe eines Reglers die Regelstrecke beeinflußen wollen, muss der Regler solche Eigenschaften haben, die möglichst allen Störgrößen entgegenwirken. Sowohl langamen und geringen Störgrößen, wie Wärmeverlust über Wände, als auch große Störgrössen, wie offene Fenster oder Türen, und das möglichst schnell und möglichst genau.

Verlauf ohne RegelungP-ReglerWir müßen daher dem Regler entsprechende Eigenschaften (Regelparameter) geben.
Wenn der Istwert ohne weitere Veränderung immer weiter vom Sollwert abweichen würde, dann müssen wir durch ständigers Zuführen von Energie diesem entgegen wirken. Das bedeutet, dass wir kontinuierlich über den Stellwert nachführen müssen, um dies auszugleichen. Das Ganze hat aber den Nachteil, dass nur dann ein Stellwert entsteht, wenn der Istwert vom Sollwert tatsächlich abweicht. Was zur Folge hat, dass die Nachführung des Stellwertes geringer wird, je näher der Sollwert und Istwert sich kommen. Anders ausgedrückt, der Stellwert ist propotional der Reglerabweichung. Wir sprechen daher auch von einem Proportional-Regler. Damit würden wir mit der Zeit der Reglerabweichung entgegen wirken, sie aber nie ganz ausgleichen, denn ohne Reglerabweichung auch kein Stellsignal und somit eine geringe, aber kontinuierliche Regelabweichung.



Einfache Heizungs-Regelung

Ein einfaches Beispiel einer Heizungsregelung ist z.B. ein Thermostatventil an einem Heizkörper.
Heizkörper Thermostat-ReglerFoto: M.HeckIn diesem einfachen Beispiel ist gut zu erkennen, dass das charakteristische an einer Regelung, die Rückführung ist. Im Gegensatz zu einer Steuerung, wo etwas bewirkt wird, ohne Rücksicht auf das was dadurch passiert, wird bei einer Regelung das Ergebnis erfasst und erneut der Regelung zugeführt. Schema Thermostat-Regler
Man spricht daher auch von einem Regelkreis. Im Prinzip ist die Rückführung das Entscheidende an einer Regelung. In diesem Beispiel wird durch Öffnung eines Ventiles am Heizkörper, der Heizkörper durch das heiße Wasser erwärmt und erwärmt seinerseits dann den Raum. Das Thermostatventil erfasst aber die Raumtemperatur und wirkt der Öffnung des Thermostatventis entgegen. Diese Änderung des Stellausganges und der Raumtemperatur wird so lang erfolgen, bis sich ein Gleichgewicht eingestellt hat und der Regelvorgang zur Ruhe kommt. Wenn wir an dem Thermostatventil nun die Einstellung am Drehgriff verändern, wird sich nach einer gewissen Zeit ein anderer Sollwert bei der Raumtemperatur einstellen, so lange, bis wieder der neue eingestellte Wert erreicht ist. Wir verstellen mit dem Drehgriff am Thermostatventil hierbei den Sollwert, für die Raumtemperatur.
Heizkörper ThermostatDie Elemente, die den Istwert erfassen, dem Regler zuführen, den Regler selbst, sowie den Stellwert und das Stellglied werden als Regelstrecke bezeichnet (Temperaturfühler - Istwert - Regler - Stellwert - Stellglied). Die sich einstellende Raumtemperatur aufgrund der veränderten Ventileinstellung ist hier die Rückführung. Das ganze ist dann der eigentliche Regelkreis. Wichtig an der Sache ist auch die Invertierung des Signales. Das heist, wenn die Temperatur an der Erfassung steigt, wird das Stellsignal (hier der Durchfluss) verkleinert (invertiert). Man spricht hier auch von Wirksinnumkehr.
Signalverlauf Thermostat-ReglerWenn wir das ganze Verhalten der Regelstrecke und des Reglers über die Zeit ansehen, so können wir das Verhlten der einzelnen Komponenten in einem Diagramm, einer Sprungantwort verdeutlichen. In diesem Beispiel wurde zum Zeitpunkt t(0) der Sollwert von T1 auf T2 verändert violette-Linie. Man kann dann das Verhalten der Regelstrecke und des Reglers als Kurven erkennen. Es entsteht dabei sofort eine Reglerabweichung, in Höhe der Temperatur T2-T1. Der Regler erzeugt aus dieser Reglerabweichung direkt einen neuen Stellwert Y2. Dieser sorgt für einen höheren Wasserdurchfluss im Ventil und bringt mehr Wärmemenge in den Heizkörper, was seinerseits den Heizkörper und damit auch die Raumtemperatur, den Istwert X, erhöht. Man kann aber deutlich erkennen, dass die Raumtemperatur, also der Istwert nicht sofort, sondern erst nach einer gewissen Zeit einen neuen Wert erreicht. Der neue Wert ist dann erreicht, wenn der Unterschied zwischen Soll- und Istwert zu Null wird. Wenn der Istwert aber den Sollwert erreicht hat müsste keine weitere Wärmeenergie mehr in den Raum eingebracht werden und der Stellwert würde dann zu Null werden. Eigentlich würde sich der Stellwert Y exakt wie die Reglerabweichung W-X verhalten, da er ja aus dieser berechnet wird. Warum das aber hier nicht so ist, liegt an einem weiteren Einfluss, den wir berücksichtigen müssen. Der Raum verliert mit der Zeit aber Wärme, durch den Abfluß von Energie, z.B. durch Wände oder Undichtigkeiten. Diesen Einfluß nennen wir Störgröße. Wir müssen daher dem Raum schon Energie zuführen, um überhaupt einen konstanten Temperatur-Wert einhalten zu können. Der Stellwert Y1 vor dem Ereignis, wird durch die hohe Reglerabweichung zum Zeitpunkt t(0) auf den Wert Y2 gebracht und sinkt dann in einer Kurve auf den letztendlichen Endwert Y3 ab. Der Wert Y3 ist aber höher, als der zuvor vorhandene Stellwert Y1, das liegt daran, dass der Wärmeabfluss aus dem Raum höher ist, je größer der Unterschied zwischen Aussentemperatur und der Innnentemperatur ist. Die Störgröße ist der eigentliche Grund, warum wir eine Regelung brauchen, denn nur eine Regelung, die auf Veränderungen zwischen Soll- und Istwert reagiert, kann für einen relativ konstanten Istwert sorgen.
Dass das ganze natürlich nur dann funktioniert, wenn sowohl der Heizkörper die entsprechende Leistung und das Ventil den erforderlichen Durchfluss besitzt, versteht sich von selbst. Die Komponenten des Regelkreises müssen daher im Regel-Bereich liegen, damit sich ein Regelpunkt einstellt. Der Regelpunkt muss auch innerhalb des Einstellwertes ders Sollwertstellers befinden. Für die Funktion einer Regelung ist daher die richtige Auslegung (Dimensionierung) aller massgeblichen Komponenten wichtig

Einfaches Funktionsschema Heizung

Wenn man das Anlagenschema und das Regelschema zusammenfasst, erhält man ein Funktions-Schema. Ein einfaches Beispiel eines Funktionsschemas ist die Gebäude-Temperaturreglung mit Heizquelle. Hier ist deutlich die Regelfunktion im Zusammenhang mit den Alagen-Komponenten zu erkennen. Man kann hier auch erkennen, dass 2 unabhängige Regler im Einsatz sind. Zum einen der Heizungs-Regler, für die Raumtemperatur und zum anderen der Kessel-Regler für die Brenner-Ansteuerung (hier nur Ein und Aus), aber mit einer Schalt-Hysterese.
Funktions-Schema HeizungWenn wir zunächt den Heizungs-Regler betrachten: hier wird über einen Temperaturfühler T1 (Sensor) die Raumtemperatur (Istwert X1) erfasst und im Regler N1 mit der Sollwert-Vorgabe W1 (von Hand, z.B. 21°C) im Regler verglichen. Daraus ergibt sich ein Stellwert Y1 (0-100%), der das Mischventil entsprechend stellt. Der Regler ist der Heizungsregler, Die Regelstrecke ist der Heizkreis mit dem Raum. Der Sensor ist der Raumtemperaturfühler T1 und das Stellglied (Aktor) ist das Mischventil Y1 im Heizungsnetz. Die Hilfsgröße H wäre das Zeitschaltprogramm des Heizungsreglers, das gleichzeitig auch die Pumpe schaltet.
Der 2. Regelkreis ist der Kessel-Regler N2, der über den Kessel-Temperaturfühler T2 die Kesseltemperatur (Istwert X2) erfasst und mit dem Sollwert W2 des Kessels (z.B. 75°C) vergleicht. Daraus ergibt sich ein Stellwert Y2, der aber über eine Hysterese (Schaltdifferenz z.B. 10 °C) umgewandelt wird, um damit den Brenner B des Kessels ein- und ausgeshaltet. Der Sensor wäre hier der Tauchtemperatur-Fühler T2 direkt im Kessel, das Stellglied wäre hier die Hysteresfunktion, zusammen mit dem Schaltkontakt für den Brenner B und die Regelstrecke ist der Heizungswasser-Inhalt im Kessel.
Dieses einfache Regelungsbeispiel berücksichtigt z.B. die Aussentemperatur überhaupt nicht und eignet sich nur für einen einzelnen Raum.

Heiz-Kurve

Heiz-Kurve / Heiz-KennlinieDie Heiz-Kurve, oder auch Heiz-Kennlinie genannt (genauer gesagt, die Steilheit der Heiz-Kurve), ist eine oft verwendete Regler-Eigenschaft. Sie deffiniert die erforderliche Vorlauftemperatur in einem Heizkreis, die erforderlich ist, um im Raum die gewünschte Temperatur zu erreichen. Die Heizkurve hat eine gewisse Steilheit (hier 0,25 bis 3,5), sie ist abhängig von der Heizungsart (Heizkörper, Fußbodenheizung, Flächenheizung), der entsprechenden Ausführung der Heizung (Größe der Heizkörper, Abstand der Fußboden Heizrohre) und der Gebäude-Eigenschaft (gut, oder schlecht gedämmt). Je mehr Heizmedien-Temperatur erforderlich ist, um den Raum zu erwämen, desto steiler muss die Heizkurve sein.  Die Steilheit gibt an wie das Verhältnis zwischen erforderlicher Vorlauftemperatur und aktueller Aussentemperatur sein muss, um den Raum-Sollwert zu erreichen. Im Prinzip ist sie ein eigener Regler, wobei der Istwert die Aussentemperatur ist und der Sollwert die Steigung der vorgegebenen Heizkurve. Der Stellwert ist hierbei Vorlauftemperatur. Die Heizkurve, bzw. die Steilheit der Heizkurve wird hierbei als Konstante aus der Gebäude-Heizlast-Berechnung vorgegebnen. Die Heiz-Kurve wird normslerweise einmalig eingestellt und nur in der Inbetriebnahme-Phase der Heizung eventuell angepasst. Wenn die Heizkurve exakt ausgewählt wurde ist sie auf das Gebäude angepasst und sollte daher nicht mehr verändert werden, solange am Gebäude oder der Heizung keine Veränderung erfolgt. Heiz-Kurven von >2 sind für Gebäude mit schlechter Dämmung, bzw. unsanierten Altbauten. Heiz-Kurven von 0,75 bis 1,75 sind für mittlere, bis gut gedämte Wohnungen mit Heizkörpern und Heiz-Kurven mit <0,5 sind für Fußboden-Heizungen einzustellen.
Zusätzlich ist in modernen Reglern auch eine Heiz-Grenze einstellbar. Die Heiz-Grenze deffiniert, die Aussentemperatur, bei der die Heizung komplett ein- bzw. abgeschaltet wird.

Moderne Heizungsreglungen haben zusätzlich auch eine Raum-Sollwert-Verschiebung. Diese Raumtemperatur-Sollwertverschiebung, erzeugt eine Paralellverschiebung der eingestellten Heizkurve. Da die Heizkurve ja auf das Gebäude ausgelegt ist, sollte diese, wenn sie richtig eingestellt wurde, eigentlich nicht verändert werden, solange die Gebäude- oder Anlageneigenschaften sich nicht ändern. Eine Anpaasung der Heizleistung an temporäre Gegebenheiten oder besondere Umstände, sollte man dann mit der Raum-Sollwert-Verschiebung machen. Das setzt aber voraus, dass im Referenzraum sich ein Raumfühler befindet, oder zuminest eine Einstellmöglichkeit für den Raum-Sollwert. Die Raum-Sollwert-Verschiebung die Benutzerseitige Einstellung auf die Bedürfnisse im Raum. Hier im Beispiel bei einer Heiz-Kurven-Eintellung von "1" nach wärmer oder kälter.

Funktions-Schema klassische Heizung

Wenn man das Anlagenschema und das Regelschema zusammenfasst, erhält man ein Funktions-Schema. Ein einfaches Beispiel eines Funktionsschemas ist die Gebäude-Temperaturreglung mit Heizquelle. Hier ist deutlich die Regelfunktion im Zusammenhang mit den Alagen-Komponenten zu erkennen. Man kann hier auch erkennen, dass mehrere unabhängige Regler im Einsatz sind. Zum einen der Heizungs-Regler (N1a) mit seinen davorgeschalteten Reglerfunktionen, der Vorlauftemperaturregelung (N1b) und der Sollwertverschiebung (N1c). Zum anderen der Trinkwasser-Regler (N2) zür die Trinkwasseraufbereitung und der Kessel-Regler (N3) für die Brenner-Ansteuerung (hier nur Ein und Aus), aber mit einer Schalt-Hysterese.
Funktionsschema klassische HeizungWenn wir zunächt den Heizungs-Regler (N1a) betrachten: hier wird über einen Temperaturfühler (TV) (Sensor) die Vorlauftemperatur für den gesamten Heizkreis (3 Räume) geregelt. Den Sollwert für diesen Regler legt der Vorlauftemperatur-Regler (N1b) fest. Dieser Vorlauf-Temperatur-Regler hat als Vorgabe, die eingestellte Heizkurve, die daraus die Vorlauftemperatur errechnet aus der Aussentemperatur (Witterungs-Fühler) und und der Raum-Sollwert-Verschiebung, die vom Raum-Temperatur-Verschiebungs-Regler (N1c) vorgegeben wird. Die aktuelle Vorlauftemperatur richtet sich also daher nach der Heizkurve, der aktuellen Aussentemperatur und nach der Vorgabe der Raumtemperatur-Verschiebung. Als Hilfsgröße dienen hierbei die fest eingesetellte Heiz-Kurve (H2) und die Zeitschaltung der gesamten Anlage (H1). Die 3 Teil-Regler N1a, N1b und N1c bilden einen komplexen Regler der mehrere Kriterien berücksichtigt: Die Heizkurve, die Aussentemperatur, die Raumtemperatur, die Raumtemperatur-Sollwert-Verschiebung und die Schaltzeiten der Anlage.
Genau genommen sind die Thermostat-Ventile im Raum 2 und 3 noch zusätzliche lokale Regler, die diese Räume lokal nachregeln. Der Raumtemperatur-Fühler (TR)im Raum 1 gilt als Reverenzfühler für den gesamten Heizkreis aus allen Räumen. Daher verwendet man hierfür den Raum, mit dem höchten gewollten Raum-Sollwert in der Anlage. Dort darf dann aber kein Raumthermostat die Temperatur begrenzen, sonnst kann die Sollwertverstellung im Raum 1 den Raum gar nicht auf die gewünschte Temperatur bringen.

Der 2. Regler (N2) ist für die Trinkwasserbereitung zuständig und vollkommen unabhängig vom Raumtemperatur-Regler. Dieser relativ einfache Regler sorgt dafür, dass die Trinkwasser-Temperatur im Trinkwasserspeicher auf dem vorgesehenen Brauchwasser-Sollwert gehalten wird. Dies erfolgt durch Ein- bzw. Aus-Schaltung der Brauchwasser-Lade-Pumpe (P2), über eine Hysterese.

Die Wärmequelle ist in diesem Anlagen-Beispiel ein einfacher Standard Heizkessel. Der Kessel-Temperatur-Regler (N3) sorgt für konstantes Temperaturneveau der Wärmequelle. Der Kesseltemperatur-Sollwert mus hierbei so eingestellt sein, damit sowohl der Heizungsregelkreis, als auch der Trinkwasser Regelkreis ein entsprechendes Temperatur-Niveau zur Verfügung haben.

Funktions-Schema einfache Lüftung

Wenn man das Anlagenschema und das Regelschema anschaut, kann man das zusammen auch als ein Funktions-Schema sehen. Hier ist eine einfache Lüftungsanlage mit Heiz- und Kühl-Funktion dargestellt, mit folgenden Komponenten: Filter, Wärmerückgewinnung, Ventilatoren, Heizregister, Kühlregister und mehrere Klappen.

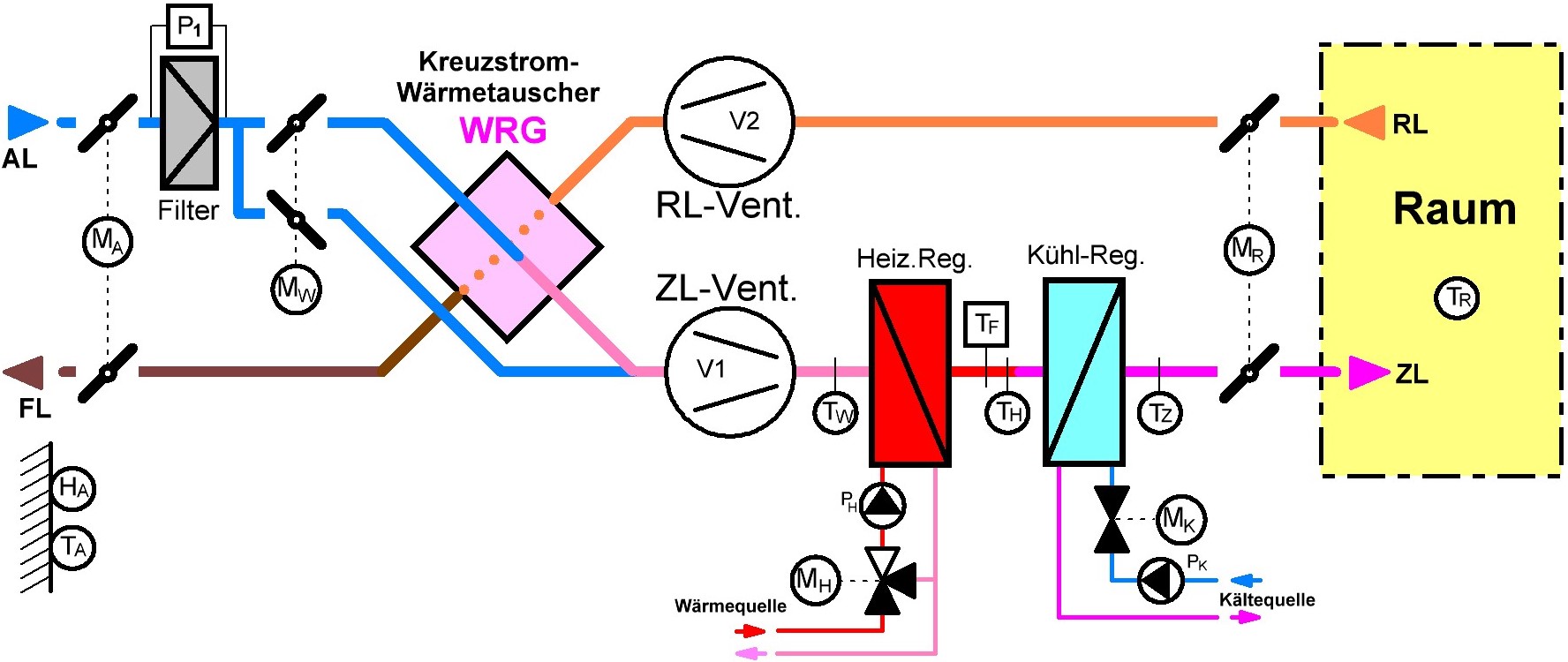

Anlagenschema einfache Lüftung, heizen und kühlenEs befinden sich Absperrklappen in Aussen- und Fortluft (MA), sowie zum Raum in Zu- und Rückluft (MR). Diese Klappen werden nur als Auf-Zu-Funktion (Absperrung) eingesetzt, nicht als Regelklappen. Die Klappen zum Kreuzstrom-Wärmetauscher (MW) hingegen konnen mit 0-100% angesteuert werden. Da die beiden Einzelklappen gegenläufig sind, wird die Aussenluft mehr oder weniger durch den Wärmetauscher (WRG), oder daran vorbei geführt. Dadurch ist die Wärmerückgewinnung steuerbar von minimal bis maximal. Danach kommt der Zuluft-Ventilator (V1) und äquivalent in der Rückluft der Rückluft-Ventilator (V2). Als nächstes folgt das Heiz-Register. Dieses wird genauso über ein Mischventil (MH) angesteuert, wie Heizkreise bei Heizungsanlagen, dass ein kontinuierlicher Mediums-Durchfluss, mit Hilfe der Pumpe (PH) sichergestellt ist. Nach dem Heizregister folgt gegebenenfalls das Kühl-Register, falls überhaupt eine Kühl-Funktion vorgesehen ist. Die Kühlwasser-Menge wird hier mit Hilfe eines Druchgangs-Ventil (MK) geregelt. Vor die Lüftungskanäle in den Raum führen ist meistens noch ein Schalldämpfer eingebaut (hier nicht dargestellt), bevor die Zuluft über die Zuluft-Klappe (MR) in den Raum und die Rückluft-Klappe (MR) aus dem Raum strömt.

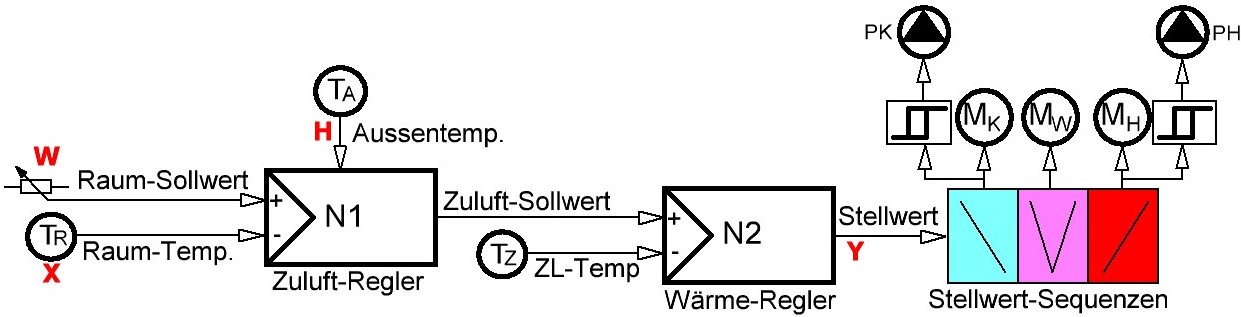

Regleschema einfache Lüftung, heizen und kühlen

Die Regel-Funktion dieser Anlage ist aus dem Regel-Schema erkennbar. Da es hier nur um eine reine Temperatur-Regelung handelt (ohne Berücksichtigung der Feuchte) gibt es hier auch nur eine Temperatur-Regel-Funktion. Es handelt sich hier um eine Kaskaden-Schaltung zweier Regler. Zunächt wird mit Hilfe des Zuluft-Reglers (N1) aus dem Raumtemperatur-Sollwert (W) und der Raumtemperatur (TR) bzw. (X) eine Zuluft-Solltempertatur errechnet. Danach mit dem Wärme-Regler (N2) aus dieser Zuluft-Sollwerttemperatur und der Zuluft-Temperatur (TZ) der eigentliche Stellwert (Y).

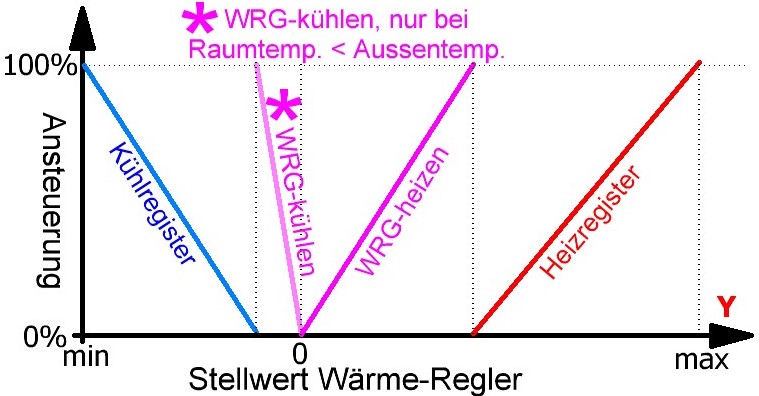

Sequenzen der Stellantriebe zum Regler-Ausgang YAlle 3 Komponenten (Wärmerückgewinnung, Heizregister und Kühlregister) werden hier über einen Stellwert (Y) sequenziell (versetzt nacheinander) angesteuert. Das bedeutet je nachdem wieviel Wärem-Anforderung am Regler-Ausgang (Y) ansteht, wird der jeweilige Stellantrieb angesteuert. Dabei ist es möglich, dass mit der Wärmerückgewinnung im Kreuzstrom-Wärmetauscher auch Kälte zurückgewonnen werden kann, sofern die Raumtemperatur (TR) und damit die Rückluft-Temperatur unterhalb der Aussentemperatur (TA) liegt.

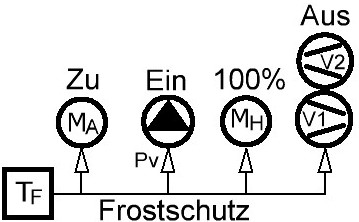

Frostschutz-FunktionBei der ganzen Anlage ist aber eine Frostschutz-Funktion unverzichtbar und über eine Vorrang-Schaltung gegenüber der Regelung zu versehen! Diese ist erforderlich um Schaden an der Anlage, insbesondere dem Heizregister zu vermeiden. Ein Frostschutz-Schalter (TF) unmittelbar hinter dem Heizegister schaltet bei Unterschreitung einer Frostschutztemperatur (üblicherweise bei ca. +2°C) die Anlage ab. Das heist, es werden die Aussenluft-Klappen (MA) geschlossen, die Heizrgister-Pumpe (PH) eingeschaltet, das Mischventil (MH) 100% geöffnet und beide Ventilatoren (V1 und V2) abgeschaltet. Diese Funktion bleit so lange anstehen, bis sie wieder von Hand entriegelt wird. Das Heizregister wird in "Gleichstrom-Richtung" (das Heizmedium wird am kältesten Punkt des Heizregister zugeführt und fliest hier genauso wie dei Luft von links nach rechts durch das Register) angeschlossen. Damit ist sichergestellt, dass an der kälteren Seite des Heizregisters das wärmste Medium ansteht. Hiermit wird eine Einfrier-Gefahr des Heizregisters bei extrem niedrigen Aussentemperaturen verringert und zusammen mit der Frostschutz-Funktion gänzlich verhindert.

Ergänzend sei noch erwähnt, dass über einen Differenz-Druckschalter (P1) eine Meldung entsteht, wenn der Aussenluft-Filter stark verschmutzt ist. Dies ist jedoch eine reine Wartungs-Meldung und für die Anlagen-Funkltion nur von untergeordneter Priorität.

Luft-Aufbereitung Temperatur und Feuchte

Eine Lüftungsanlage, die bei der Luftaufbereitung nicht nur die Temperatur, sondern auch die Feuchte gezielt beeinflusst, nennt man auch Klimaanlage.
Zu den Komponenten einer einfachen Lüftungsanlage, die praktisch immer eine Lufteritzung und manchmal auch eine Luftkühlung beinhaltet, kommt hier noch eine Luftbefeuchtung hinzu.
Klimaanlage mit Be- und EntfeuchtungZusätzlich zu dem Heiz- und Kühlregister, hat eine Voll-Klimaanlage daher noch einen Luftbefeuchter und ein Nachheizregister. Die reine Heiz- und Kühlfunktion ist zunächst identich wie in einer Lüftungsanlage.
Für die Luftbefeuchtung ist nach dem Kühlregister noch ein Luftbefeuchter eingebaut. Es gibt Sprüh- und Dampfbefeuchter. Ein Sprühbefeuchter sprüht Wasser in den Luftkanal, um dadurch die Luft mit Wasser zu befeuchten. Bei diesem Vorgang wird ein erheblicher Anteil des versprühten Wassers in Dampfform von der Luft aufgenommen. Das restliche flüssige Wasser wir mit sogenannten Prallplatten aufgefangen und abgeleitet. Bei diesem Verfahren wir keine Energie der Luft zugeführt, sonndern lediglich Wasser. Ein weiteres Befeuchtungs-Verfahren ist ein Dampfbefeuchter. Hier wird Wasser in Dampf-Form in den Lüftungskanal eingebracht. Bei diesem Verfahren ist eine stärkere Luftbefeuchtung möglich, als beim Sprüh-Befeuchter, da das Wasser bereits in Dampf-Form eingeleitet wird. Bei einem Dampfbefeuchter, wird also der Luft nicht nur Wasser, sondern auch Energie zugeführt, denn der eingeleitete Wasserdampf hat einen höheren Energieinhalt (Enthalpie) als die vorhandene Luft an dieser Stelle. Dampfbefeuchter werden allerdings nur dann eingesetzt, wenn man eine sehr starke Befeuchtung erreichen will und Wasserdampf verfügbar ist.
Luftentfeuchter funktionieren eigentlich nur indem man das Wasser in der Luft bindet. Dies wird in Luft-Trocknungsanlagen oft mit Kristallen (spezielle Salz-Kristalle) gemacht, die Wasser bis zu eine gewissen Sättigung bindet. Diese Kristalle müssen aber anschliessend wieder Entwässert werden, was man durch starkes erhitzen dieser Kristalle erreicht. Sie geben das Wasser dann wieder in Dampfform ab. Dieses Verfahren ist in Klimaanlagen aber nicht praktikabel, da viel Energie zum Austrocknen der Kristalle erforderlich ist und diese Trocknung nicht im Lüftungskanal erfolgen kann, denn sonst ist das Wasser ja wieder in dieser Luft enthalten. Man beschreiter daher beim Entfeuchten in Klimaanlagen einen anderen Weg. Man kühlt die Luft so weit ab, biss man die Kondensationsgrenze der Luft unterschreitet. Dadurch kondensiert das Wasser in der Luft und scheidet in flüssiger Form (Tröpfchenbildung) aus. Auf diese Weise wird der absolute Wassergehalt verringet, und man muss die Luft danach in einem nachgeschalteten Heizregister (Nacherhitzer) nur wieder auf die gewünschte Temperatur anheben. Auf diese Weise kann man die Luftfeuchte verringern. Allerdings ist auch dieses Verfahren Energieaufwendig, denn man muss die Luft erst kühlen und anschliessend wieder erhitzen. Daher ist in Klimaanlagen, die auch der Entfeuchtung dienen ein zweites Heizregister vorhanden, ein Vor-Erhitzer und ein Nach-Erhitzer. Ausserdem braucht man nach dem Kühlregister einen Trofenabscheider (Prallblech mit Wasserableitung, wie in einem Befeuchter auch) um das Kondensat-Wasser, das man der Luft entzogen hat, abzuleiten. Wenn ein Befeuchter bereits vorhanden ist, kann dieser die Wasser-Ableitung natürlich auch übernehmen. Dieses Verfahren ist im Artikel: Luft-Aufbereitung erklärt und beschrieben.
